Ref : 743R6517ES

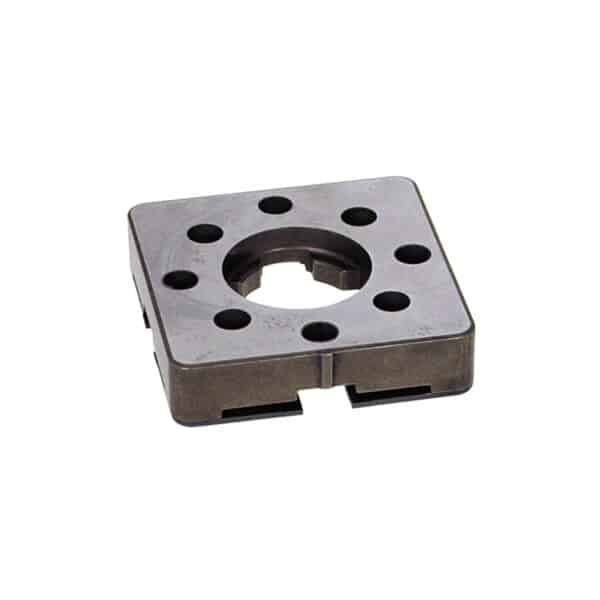

Référence de centrage Macro 3R-651.7 – Système 3R
Précision, robustesse et fiabilité pour vos opérations d’usinage CNC et EDM
La référence de centrage 3R-651.7 du Système 3R est un élément de positionnement de haute précision utilisé dans les systèmes de bridage pour machines-outils, en usinage CNC ou électroérosion (EDM). Conçue pour garantir une répétabilité optimale, elle permet un positionnement rapide, sûr et automatique des pièces ou montages sur mandrin.
Caractéristiques techniques principales

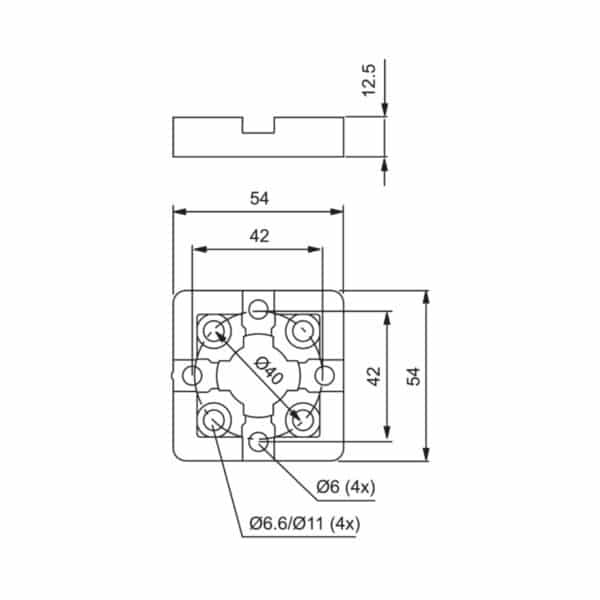

- Dimensions : 54 x 54 x 12,5 mm
- Poids : 0,2 kg par pièce
- Fixation par 4 vis M6 (min. 12 mm de profondeur)
- Indexation fixe 4 x 90° : idéal pour les changements automatisés
- Surfaces supérieure et inférieure rectifiées parallèlement
- Charge admissible : jusqu’à 16 tonnes (modèle 3R-651.7-P et 3R-651.7E-P uniquement)
- Livré en sets de 8 pièces
Compatibilité & conditions d’utilisation
- Conçu pour les applications automatisées ou manuelles avec indexation
- À monter sur la pièce ou le montage avant verrouillage dans le mandrin
- Convient à des pièces d’une hauteur minimale de 17,5 mm
- En cas d’utilisation avec un liquide de coupe à base d’eau, ajouter un additif anticorrosion
- Appliquer une huile antirouille lors du stockage ou de l’inactivité
Qualité et répétabilité
Pour garantir une précision optimale, la planéité des éléments après assemblage doit respecter une tolérance de 0,002 mm. Une pâte spéciale (Araldit 2803) peut être utilisée en cas d’écarts.
Applications recommandées
- Machines CNC avec systèmes de bridage Système 3R
- Électroérosion (EDM) à fil ou enfonçage
- Dispositifs nécessitant des changements automatisés avec indexation
- Systèmes sensibles à la répétabilité de positionnement
- Pièces graphiques (utiliser plaque d’adaptation si nécessaire)
