La filtration en électroérosion : pourquoi le choix du filtre influence directement la stabilité de l’usinage.
Dans un atelier d’électroérosion à fil, lorsqu’un problème d’usinage apparaît, l’attention se porte généralement sur le fil, les paramètres machine ou la programmation de la pièce.
Pourtant, un élément beaucoup plus discret peut jouer un rôle déterminant dans la stabilité du procédé : la filtration du diélectrique.
Lors de l’usinage, chaque décharge électrique entre le fil et la pièce arrache de minuscules particules métalliques. Ces particules restent en suspension dans l’eau déionisée et circulent dans tout le circuit de la machine. Si elles ne sont pas correctement éliminées, elles peuvent perturber les décharges, dégrader la qualité de surface et provoquer des instabilités.
Comment fonctionne la filtration dans une machine EDM

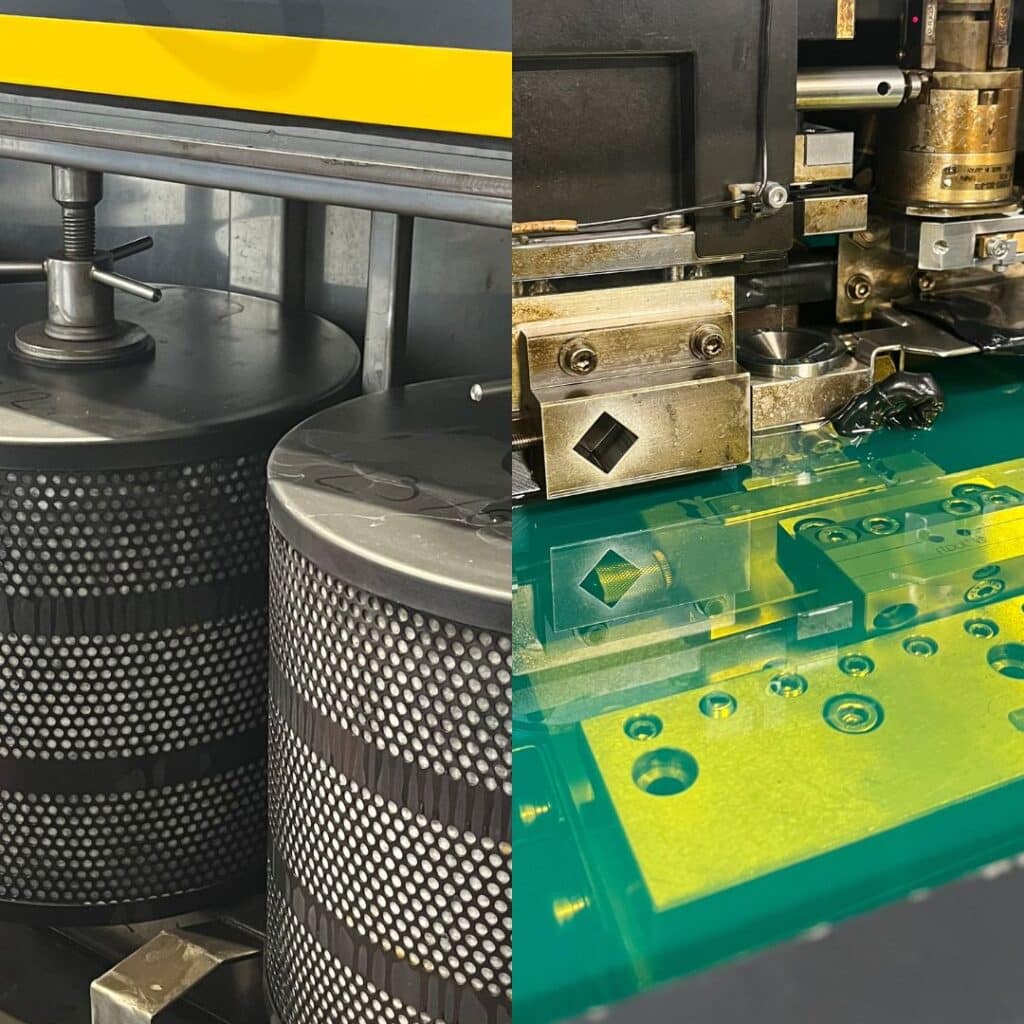

Dans une machine d’électroérosion à fil, le diélectrique circule en permanence dans un circuit fermé. Après avoir traversé la zone d’usinage, l’eau chargée de particules métalliques est dirigée vers le système de filtration. Les filtres retiennent les particules issues de l’érosion avant que le liquide ne soit renvoyé dans la machine.
Ce processus permet de maintenir un environnement d’usinage stable et d’éviter l’accumulation de contaminants dans le circuit.
La performance du filtre dépend notamment de sa finesse de filtration, exprimée en microns. Dans les installations d’électroérosion, elle se situe généralement entre 1 micron et 10 microns.
Comprendre la finesse de filtration
La finesse de filtration correspond à la taille minimale des particules que le filtre est capable de retenir. Deux grandes plages sont couramment utilisées en production industrielle :
Filtration 5 à 10 microns
Convient à la majorité des applications de production. Elle permet de retenir une grande partie des particules issues de l’érosion tout en offrant une durée de vie confortable aux filtres.
Filtration 1 à 3 microns
Nécessaire pour les applications exigeantes. Cette filtration plus précise capture des particules beaucoup plus petites et maintient un diélectrique particulièrement propre. Attention : elle entraîne un chargement plus rapide du filtre.
Adapter la filtration à la matière usinée
Toutes les matières ne génèrent pas les mêmes résidus lors de l’électroérosion. Le tableau ci-dessous synthétise les recommandations selon le matériau :
Les étapes clés :
Matériau usiné | Finesse recommandée | Particules générées | Remarque |
Aciers outils / aciers traités | 5 microns | Homogènes | Bon compromis durée de vie / propreté |
Carbures | 1 – 3 microns | Fines et abrasives | Filtration fine indispensable |
Alliages non ferreux | 1 – 3 microns | Très fines, longue suspension | Améliore la régularité des décharges |
Pourquoi les filtres se chargent plus vite après un changement
Lorsqu’on passe d’une filtration à 10 microns à une filtration à 5 microns (ou moins), il est fréquent de constater que les premiers filtres se saturent beaucoup plus rapidement qu’attendu. Ce phénomène est parfaitement normal et s’explique simplement.
Tout ce qui n’était pas filtré auparavant – les particules comprises entre 5 et 10 microns – devient désormais retenu par le nouveau filtre. Ces particules, accumulées depuis longtemps dans le circuit du diélectrique, se retrouvent toutes capturées dès les premiers cycles de filtration.
Les premiers filtres assurent donc un véritable nettoyage du circuit, en plus de leur rôle habituel. Une fois cet assainissement effectué, la charge retournera à un niveau normal et la durée de vie des filtres se stabilisera.
À retenir
Lors d’un passage à une finesse de filtration plus petite, prévoyez un stock de filtres suffisant pour la période de transition. La consommation plus élevée des premières semaines est temporaire et signe que le système nettoie efficacement votre circuit.
💡 Le saviez-vous ? Lorsque les filtres commencent à se saturer, la pression dans le circuit de filtration augmente progressivement. Cette augmentation de la perte de charge peut réduire le débit de circulation du diélectrique et rendre l’évacuation des particules moins efficace dans la zone d’usinage. À long terme, une filtration saturée peut perturber la stabilité des décharges électriques et augmenter les risques d’instabilité en production. |
Le coût réel d'une filtration insuffisante
Dans un atelier d’électroérosion, le coût d’un filtre reste relativement faible comparé au coût d’un arrêt machine ou d’une pièce rebutée.
Une filtration insuffisante peut entraîner : des ruptures de fil, des instabilités d’usinage, des reprises de production. Ces perturbations génèrent rapidement des pertes de temps machine et augmentent les coûts de production.
À l’inverse, un filtre de qualité et bien adapté au procédé permet de maintenir un environnement d’usinage stable et de limiter les aléas en production.
Un consommable discret mais stratégique
Les filtres sont souvent considérés comme un simple consommable de maintenance. Pourtant, leur rôle est central dans le fonctionnement global d’une machine d’électroérosion. Une filtration adaptée permet de maintenir un diélectrique propre, de stabiliser les décharges électriques et de garantir une qualité d’usinage constante.
Chaque atelier travaille avec des machines, des matériaux et des contraintes de production différentes. Le choix du filtre et de la finesse de filtration doit donc toujours être cohérent avec l’application.
FAQ – Filtration en électroérosion
Quelle finesse de filtration choisir pour l'usinage de carbures ?
Pour l’usinage de carbures, une filtration entre 1 et 3 microns est généralement recommandée. Les particules générées sont plus fines et plus abrasives qu’avec les aciers, ce qui nécessite une filtration plus précise pour maintenir la stabilité des décharges.
À quelle fréquence faut-il changer les filtres EDM ?
La fréquence de remplacement dépend du matériau usiné, de la finesse de filtration choisie et du volume de production. Un indicateur fiable est la surveillance de la pression dans le circuit : une augmentation progressive de la perte de charge signale que le filtre approche de la saturation.
Peut-on utiliser des filtres génériques sur une machine EDM ?
Il est recommandé d’utiliser des filtres spécifiquement conçus pour l’électroérosion et compatibles avec votre machine. Un filtre inadapté peut réduire l’efficacité de la filtration et accélérer l’usure du circuit. BEC Industrie propose une gamme de filtres compatibles avec les principales marques de machines EDM.
