Élément de référence MacroNano 54×54 mm – System 3R 3R-651.7EN
Référence BEC Industrie : 73R6517EN
Description produit
Le 3R-651.7EN est un élément de référence du système System 3R. Il appartient à la gamme MacroNano, le standard de bridage haute précision de System 3R conçu pour garantir une indexation et une répétabilité positionnelle inférieures au micron entre les différentes machines d’un atelier (électroérosion, fraisage, mesure).

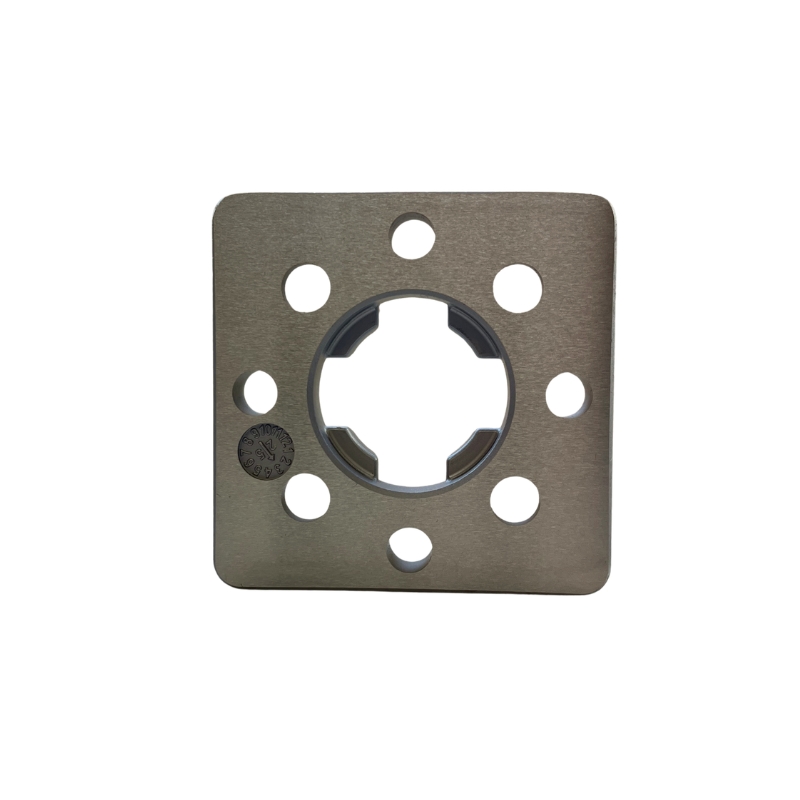

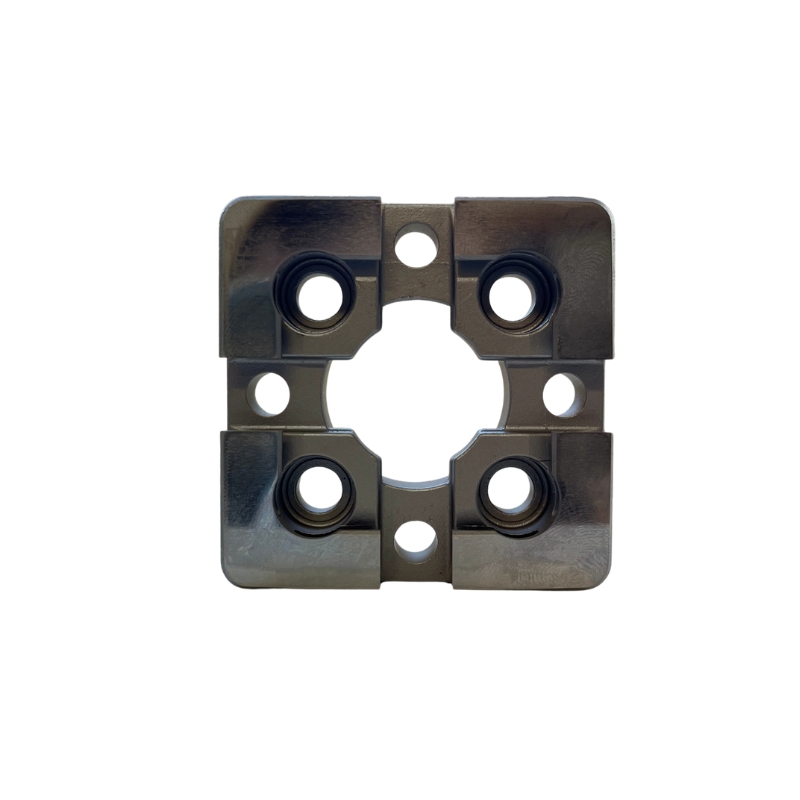

Cet élément se présente sous la forme d’une plaque de référence de 54×54 mm, trempée et obtenue par précision fonderie, ce qui lui confère une excellente stabilité dimensionnelle dans le temps. Il est percé de quatre trous de passage pour vis de fixation, permettant de construire dessus une électrode, un porte pièce ou un montage sur mesure tout en conservant la compatibilité avec l’ensemble des mandrins et systèmes de bridage MacroNano de System 3R.
En pratique, ce type d’élément de référence sert de base standardisée : l’atelier réalise son propre outillage (support d’électrode, palette, gabarit) et le fixe sur cette plaque, qui assure ensuite un repositionnement fiable et reproductible sur n’importe quelle machine équipée d’un mandrin MacroNano – un atout majeur pour les ateliers d’électroérosion travaillant en multi machines ou avec automatisation.
Caractéristiques techniques
| Caractéristique | Valeur |
| Marque / fabricant | System 3R |
| Référence fabricant | 3R-651.7EN (3R-651.7E-N) |
| Référence BEC Industrie | 73R6517EN |
| Désignation | Élément de référence, système MacroNano |
| Dimensions | 54 x 54 mm |
| Matériau / traitement | Acier trempé, précision-fonderie |
| Fixation | 4 trous de passage pour vis de fixation |
| Système de bridage compatible | MacroNano (System 3R) |
| Précision du système MacroNano | Indexation et répétabilité < 1 µm |
Cas d’usage
- Fabrication de porte-électrodes ou d’outillages sur mesure pour l’électroérosion (enfonçage et fil)
- Montages de fraisage de précision nécessitant un repositionnement fiable multi-machines
- Construction de palettes ou gabarits compatibles avec un parc de mandrins MacroNano existant
- Ateliers utilisant l’automatisation (changeur de palettes, robot) où la répétabilité de bridage est critique
FAQ
À quoi sert l’élément de référence 3R-651.7EN ?
Il sert de base standardisée sur laquelle l’atelier construit son propre outillage (support d’électrode, montage de fraisage, gabarit), tout en garantissant un repositionnement précis et reproductible sur toute machine équipée d’un mandrin MacroNano.
Quelle est la différence entre MacroNano et les autres systèmes System 3R (Macro, MacroCombi) ?
MacroNano est le standard de bridage haute précision de System 3R, offrant une indexation et une répétabilité inférieures au micron, contre une précision standard pour la gamme Macro classique.
Cet élément est-il déjà usiné pour recevoir une électrode ?
Non, il s’agit d’un élément de référence brut (plaque trempée avec trous de fixation) destiné à recevoir l’outillage spécifique fabriqué ou usiné par le client.
Ce produit est-il compatible avec les mandrins System 3R déjà en place dans mon atelier ?
Oui, à condition que vos mandrins soient de standard MacroNano. Pour toute compatibilité avec un autre standard (Macro, MacroCombi), contactez nos équipes techniques afin de valider la référence adaptée.
Quels matériaux sont couramment fixés sur ce type d’élément de référence ?
Le plus souvent des blocs de cuivre ou de graphite pour la fabrication d’électrodes d’électroérosion, ou des bruts métalliques pour des montages de fraisage de précision.
