FT-01717 – Mandrin PIN avec graduation
Exécution

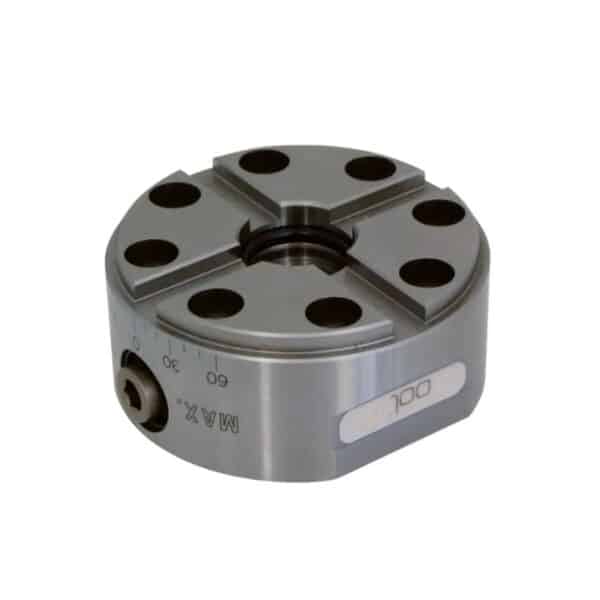

Le mandrin PIN FT-01717 est un système de centrage compact et de haute précision, spécialement conçu pour le serrage d’électrodes et de pièces d’usinage. Il constitue également la base du système de palettisation PIN point développé par F-Tool.
Le centrage et le positionnement s’effectuent en deux étapes distinctes :
-
Alignement axial via le goujon de centrage PIN, qui s’interface avec précision grâce au cône de la tige de préhension sur la plaque de centrage flexible intégrée au mandrin.
-
Indexation angulaire : le PIN vient s’enclencher sur 8 mm dans une rainure en croix, assurant un positionnement angulaire fiable et reproductible.
La graduation intégrée sur le corps du mandrin permet un réglage visuel rapide et précis.
