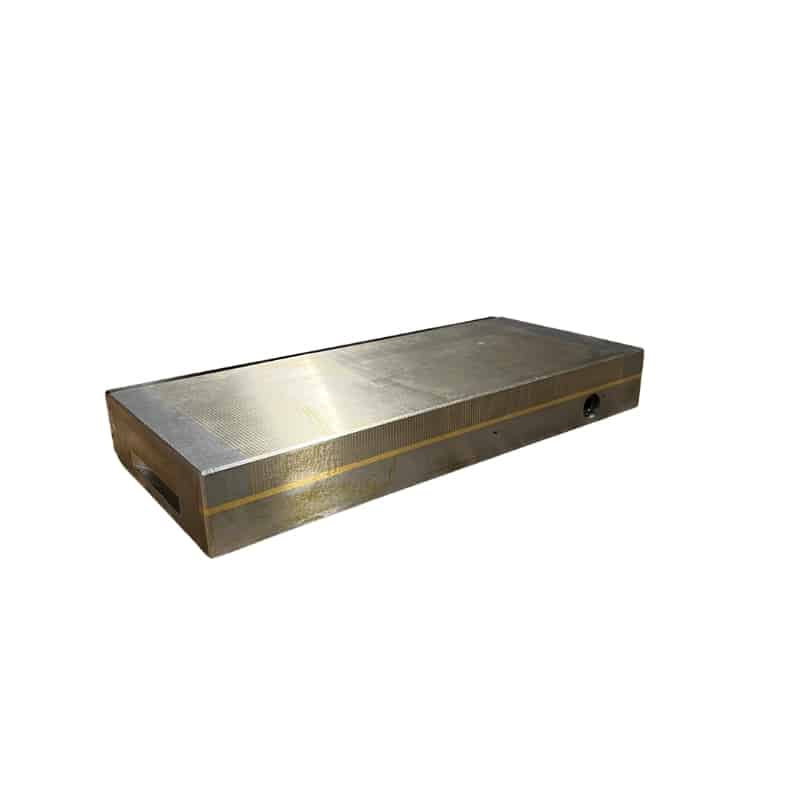

Plateau magnétique permanent rectangulaire – Pas polaire fin 1,5 + 0,5 mm
Ce plateau magnétique permanent à aimants néodyme est conçu pour le maintien haute précision des pièces ferromagnétiques en rectification, fraisage et électroérosion (EDM).
Son pas polaire fin 1,5 + 0,5 mm est particulièrement adapté au maintien des petites pièces et des faibles surfaces d’appui, là où les plateaux standards perdent en efficacité.
Caractéristiques techniques
| Paramètre | Valeur |
| Dimensions (L × l × H) | 350 × 150 × 50 mm |
| Poids | 20 kg |
| Forme | Rectangulaire |
| Aimants | Néodyme |
| Pas polaire | 1,5 + 0,5 mm |
| Température max. | ≤ 80 °C |
| Activation | Levier 180° (clé Allen) |
| Utilisation | Manuelle |
| Étanchéité | Compatible arrosage / immersion |
| Usage | Petites pièces ferromagnétiques |
Conception dédiée à l’usinage de précision
- Corps en acier monobloc : rigidité maximale
- Plateau supérieur acier / laiton pour une diffusion optimale du champ
- Surface rectifiable jusqu’à 5 mm
- Fonctionne sous liquide de refroidissement
- Livré avec butées de positionnement
L’intérêt du pas polaire fin 1,5 + 0,5 mm
Le pas fin multiplie les lignes de champ magnétique sur une petite surface.
- Maintien très efficace des petites pièces
- Idéal pour les pièces fines ou de faible épaisseur
- Suppression des bridages mécaniques encombrants
Applications typiques :
- Rectification plane de précision
- Électroérosion de pièces fines
- Fraisage de petites pièces acier
Ce qui influence réellement la force de serrage
Matière de la pièce
| Matière | Rendement |
| Fer pur | 100 % |
| Acier doux | 90 % |
| Acier carbone | 80 % |
| Acier allié | 70 % |
| Acier fortement allié | 65 % |
| Fonte | 50 % |
Rugosité de surface (Ra)
| Ra | Rendement |
| 0,08 µm | 100 % |
| 0,20 µm | 90 % |
| 1,25 µm | 70 % |
| 6,30 µm | 50 % |
| 25 µm | 30 % |
Surface et épaisseur
- Épaisseur minimale conseillée : ≥ 3 mm
- Surface optimale : ≈ 4 cm²
- La pièce doit être parallèle au plateau
- Utiliser des cales pour les très petites surfaces
Applications recommandées
- Rectification plane
- Fraisage de précision
- Électroérosion (enfonçage et fil)
- Usinage sous arrosage ou immersion
Contenu du kit
- Plateau magnétique
- 2 jeux de butées avec boulons
- Clé Allen d’activation
Pourquoi choisir ce plateau magnétique chez Bec Industrie ?
Bec Industrie sélectionne des plateaux magnétiques adaptés aux contraintes réelles des ateliers de mécanique de précision et d’électroérosion : fiabilité, précision, simplicité d’utilisation.
Besoin de valider la compatibilité avec vos pièces ?
Nos équipes vous conseillent selon vos matières, dimensions et contraintes d’usinage.
